船用中心型对夹式蝶阀-其他阀门系列-上海冠环阀门制造有限公司

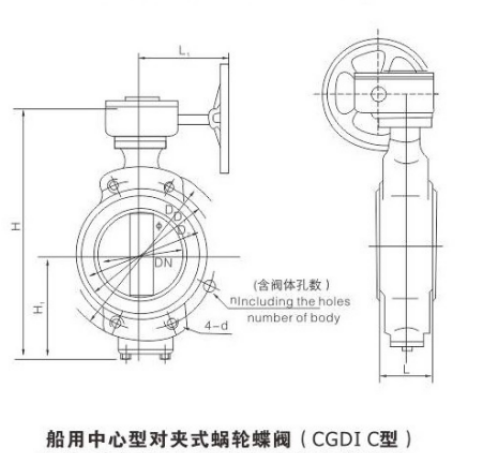

船用中心型对夹式蝶阀(图1)

主要外形尺寸

公称压力(Mpa)	公称通径(mm)	A 型			B 型			C 型			D 型			Q 型			Y 型
公称压力(Mpa)	公称通径(mm)	H	H1	L1	H	H1	L1	H	H1	L1	H	H1	L1	H	H1	L1	H	H1	L1
1.0	50	215	80	235	420	80	90	280	80	160	600	80	200	265	80	75	325	80	156
	65	235	90	235	435	90	90	295	90	160	615	90	200	348	90	75	345	90	156
	80	285	120	235	480	120	90	340	120	160	680	120	250	430	120	75	365	120	156
	100	315	130	250	500	130	90	360	130	160	700	130	250	475	130	105	405	130	156
	125	355	150	300	565	150	100	395	150	160	738	150	300	510	150	105	485	150	156
	150	395	165	350	600	165	100	430	165	180	780	165	300	615	165	105	509	165	156
	200				700	195	125	485	195	180	845	195	350	670	195	105	622	195	242
	250				770	225	125	570	225	210	940	225	350	775	225	120	698	225	242
	300				860	250	140	630	250	210	995	250	400	830	250	120	794	250	305
	350				930	280	160	730	280	275	1058	280	400	930	280	140	860	280	305
	400				995	310	160	800	310	275	1118	310	400	1000	310	140	908	310	305
	450				1139	344	225	875	344	275							995	344	305
	500				1272	382	225	960	382	350							1011	382	305

公称压力(Mpa) Nominal Pressure	公称通径(mm) Nominal Diameter	结构及法兰尺寸 Structure&flange dimension												螺孔 Hole of Nut
		ISO(GB2501-89)				JIS				GB(GB569-65)				ISO		JIS		GB
		L	D	D1	D2	L	D	D1	D2	L	D	D1	D2	n	d	n	d	n	d
1.0	50	43	165	125	102	43	155	120	98	43	135	103	84	4	18	4	19	6	16
	65	46	185	145	122	46	175	140	112	46	155	123	104	4	18	4	19	6	16
	80	46	200	160	133	46	185	150	125	46	170	138	118	8	18	8	19	8	16
	100	52	220	180	158	52	210	175	144	52	190	158	138	8	18	8	18	8	16
	125	56	250	210	184	56	250	210	178	56	215	183	164	8	18	8	23	10	16
	150	56	285	240	212	56	280	240	207	56	240	208	190	8	22	8	23	12	16
	200	60	340	295	268	60	330	290	260	60	310	273	250	8	22	12	23	12	18
	250	68	395	350	320	68	400	355	316	68	380	336	310	12	22	12	25	14	22
	300	78	445	400	370	78	445	400	361	78	435	391	364	12	22	12	25	16	22
	350	78	505	460	430	78	490	445	404	78	485	441	414	16	22	16	25	18	22
	400	102	565	515	482	102	560	510	462	102	545	496	466	16	26	16	27	18	26
	450	114	615	565	530	114	620	565	522	114	600	551	520	20	26	20	27	20	26
	500	127	670	620	585	127	675	620	585	127	650	601	573	20	26	20	27	20	26

冠环阀门服务体系（以下简称我司）
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高；我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我司的售前、售中、售后服务工作经由专业的销售员来完成。

一、冠环阀门售前服务：
  做到技术与销售的良好结合，让用户的每一次采购都有较好的服务体验。
  ①进行采购前产品技术沟通和交流，主动给予建议。
  ②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
  ③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。

二、冠环阀门售中服务：
  尊重每位用户；给用户一份省心，放心的整体价值服务。
  ①进行性价比：比价格，比质量，比服务，反思是否有不做到位的地方。
  ②严格按相关标准和技术要求进行阀门的检测和试验。
  ③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
  ④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
  ⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
  ⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。

三、冠环阀门售后服务：
  好的服务铸就好的企业让客户无后顾之忧。
  ①按合同要求提供产品的合格证、检验报告、安装说明书等。
  ②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
  ③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
  ④在正确安装和使用下，出现产品质量问题，本公司将负责到底。

冠环阀门包修包换承诺：
  ①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包: 保质、保量、保及时、包修、包换、包退、包损失。
  ②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理。
  ③可根据用户需求协商提供备品、备件和安装、调试、维修服务。

为了让您采购到满意的阀门，减少阀门订购过程出现的问题，也是提高我们工作人员的工作效率。我们希望您提供详尽的订货需求，以便我们为您提高更周到的服务!

阀门订货说明：

1、①产品名称与型号，②公称直径，③阀体材质，④公称压力，⑤使用介质，⑥使用温度，⑦驱动方式，⑧是否带附件，以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站，如有任何疑问，您可以致电给我们，我们一定会尽心尽力为您提供高品质的服务，详细咨询：15000098987。
