斜杆式罐底球阀（气动）-放料阀系列-放料阀厂家-上海冠环阀门制造有限公司

产品概述

斜杆式罐底球阀是一种全通径直通球阀，其球体只需旋转90°就能实现阀的全开或全关。该球阀由阀体、球体、阀座，阀杆等零件组成，其阀体上部脖子与腔体直径成一定角度倾斜，安装执行机构可避免与反应釜干涉。整体外观设计美观，阀内件结构特殊，切断性能优异，流体压降损失较小，同时具有阀杆防飞，防火防静电等功能，适合于液体、气体等各种流体的切断控制。

产品结构特点

1、采用脱蜡精密铸造工艺；

2、阀门均为全流腔设计，流体压降损失小，流通能力大

3、采用高平台直接安装式设计，可调式隐形填料压盖，无需拆卸气缸及其他任何零件即可调整填料预紧，根据工况可选配支架和传动轴；

4、防火结构设计；

5、防静电装置；

6、阀杆防吹出设计；

7、带压力自动泄放设计；

8、阀杆斜装，执行机构转90°安装，可避免与釜底干涉；

9、阀座均采用进口非金属材料，多规格可选，温度值Max高可达220℃；

10、允许泄漏量：符合API598的要求，零泄漏；

11、和管道连接有RF、RJ、FM等法兰型式。

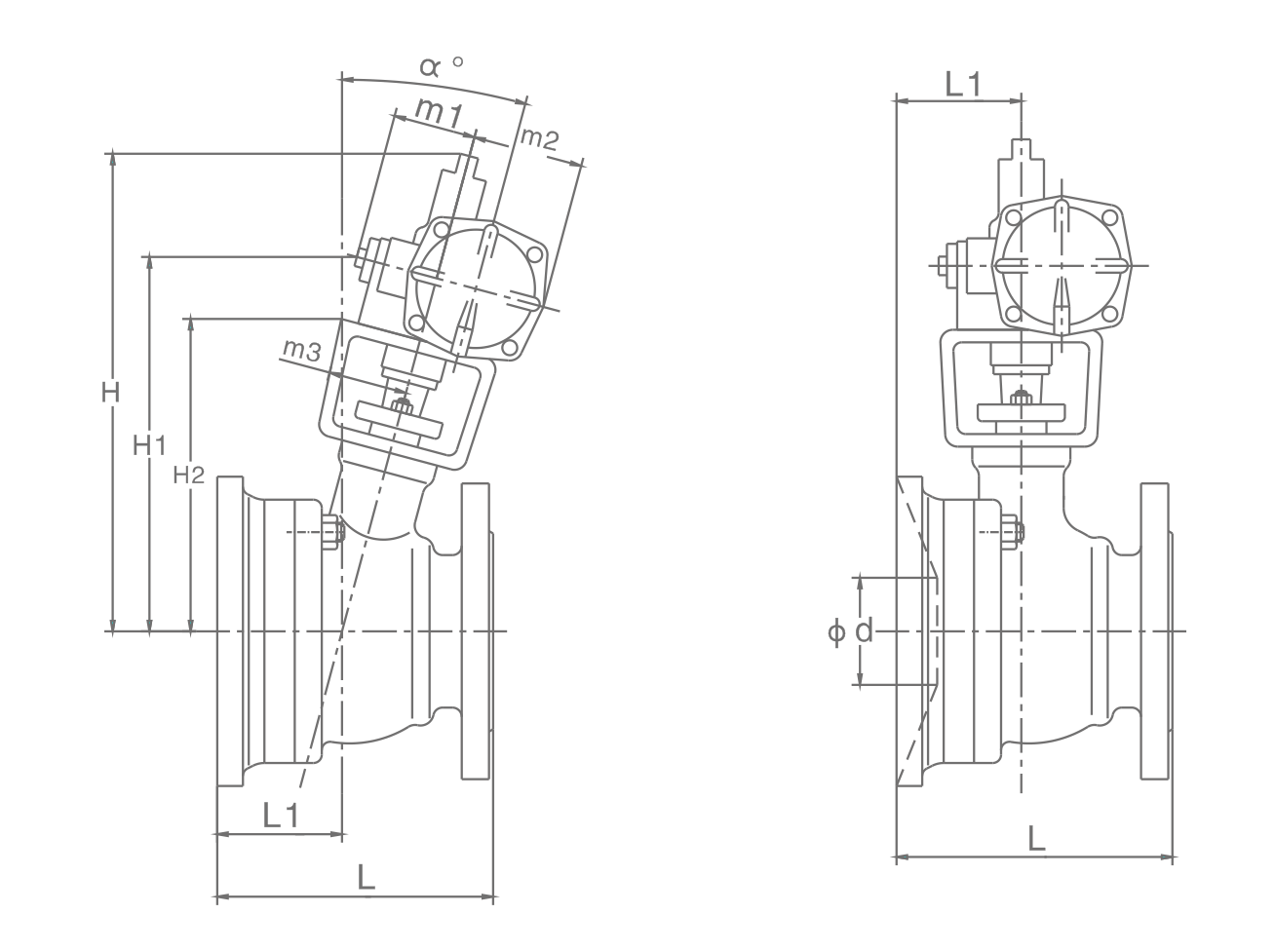

连接尺寸

尺寸	φd	φD	H	L	L1	W	t0	t1	m1	m2
20A	19	92	217	98	47	211	136	75	45	78
25	25	125	233	109	54	211	136	75	45	78
25	25	125	259	109	54	288	181	105	50	105
40	38	150	282	126	60
50	51	170	290	139	64
60	51	170	356	139	64	405	257	148	73	155
65	65	185	391	162	72
80	76	230	410	182	86
100	102	270	435	216	101
80	70	230	473	182	86	574	287	287	71	132
100	107	270	498	216	101
125	122	310	552	260	120
150	152	360	572	300	140
125	127	310	646	200	120	756	378	378	98	176
150	152	360	666	300	140
200	203	440	747	381	176
250	254	524	791	449	209
200	203	440	826	381	176	1060	530	530	118	232
250	254	524	870	445	209	1060	530	530	118	232
