衬氟调节阀（气动）-调节阀系列-调节阀厂家-上海冠环阀门制造有限公司

产品概述

气动薄膜衬氟调节阀是由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。衬氟调节阀与介质接触的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯，又采用聚四氟乙烯波纹管密封确保无渗漏。广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发、渗透性强等气体、液体介质的过程控制与调节。

结构特点

1、耐腐蚀阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀；

2、密封性能好采用聚四乙烯材质的波纹管和填料双重密封，确保无渗漏；

3、泄漏量小由于阀芯、阀座是软密封，泄漏量低于国家IV级标准；

4、采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高；

5、泄漏量小于阀额定容量的0.01%；

6、回差带定位器小于全行程的1% ；

7、基本误差:带定位器：小于全行程的±1%。

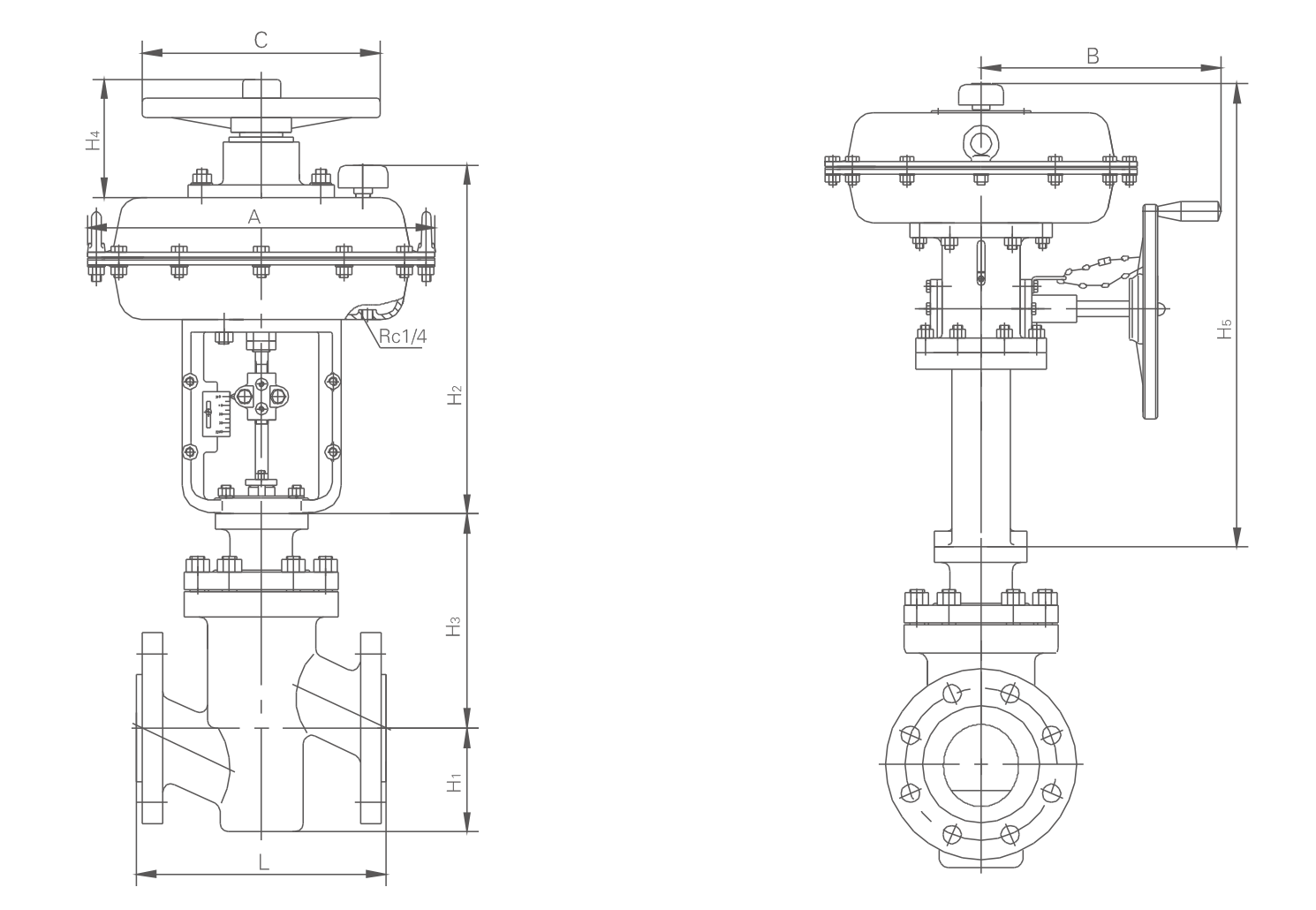

主要连接尺寸

公称通径 DN(mm)	L	H1	H3	执行机构
公称通径 DN(mm)	L	H1	H3	A	C	H2	H4	H5	B	D	H8
20(3/4")	180	155	65	232	220	255	180	-	-	225	370
20(3/4")	180	155	65	282	220	258	180	305	260	225	370
25(1")	185	165	70	232	220	255	180	-	-	255	500
25(1")	185	165	70	282	220	258	180	305	260	255	500
32(1-1/4")	200	165	80	282	220	258	180	305	260	255	500
32(1-1/4")	200	165	80	308	220	280	180	305	260	255	500
40(1-1/2")	220	225	80	282	220	258	180	305	260	255	500
40(1-1/2")	220	225	80	308	220	280	180	305	260	310	700
50(2")	250	225	88	308	220	280	180	305	260	310	700
65(2-1/2")	275	300	102	308	220	280	180	305	260	310	700
65(2-1/2")	275	300	102	394	270	360	236	580	305	310	700
80(3")	300	300	140	308	220	280	180	305	260	310	700
80(3")	300	300	140	394	270	360	236	580	305	310	700
100(4")	350	300	170	394	270	360	236	580	305	310	700
125(5")	400	400	250	394	270	360	236	580	305	310	750
125(5")	400	400	250	498	320	435	310	675	330	310	750
150(6")	486	400	260	394	270	360	236	580	305	310	750
150(6")	486	400	260	498	320	435	310	675	330	-	-
200(8")	600	405	290	498	320	435	310	675	330	-	-

冠环阀门服务体系（以下简称我司）
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高；我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我司的售前、售中、售后服务工作经由专业的销售员来完成。

一、冠环阀门售前服务：
  做到技术与销售的良好结合，让用户的每一次采购都有较好的服务体验。
  ①进行采购前产品技术沟通和交流，主动给予建议。
  ②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
  ③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。

二、冠环阀门售中服务：
  尊重每位用户；给用户一份省心，放心的整体价值服务。
  ①进行性价比：比价格，比质量，比服务，反思是否有不做到位的地方。
  ②严格按相关标准和技术要求进行阀门的检测和试验。
  ③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
  ④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
  ⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
  ⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。

三、冠环阀门售后服务：
  好的服务铸就好的企业让客户无后顾之忧。
  ①按合同要求提供产品的合格证、检验报告、安装说明书等。
  ②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
  ③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
  ④在正确安装和使用下，出现产品质量问题，本公司将负责到底。

冠环阀门包修包换承诺：
  ①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包: 保质、保量、保及时、包修、包换、包退、包损失。
  ②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理。
  ③可根据用户需求协商提供备品、备件和安装、调试、维修服务。

为了让您采购到满意的阀门，减少阀门订购过程出现的问题，也是提高我们工作人员的工作效率。我们希望您提供详尽的订货需求，以便我们为您提高更周到的服务!

阀门订货说明：

1、①产品名称与型号，②公称直径，③阀体材质，④公称压力，⑤使用介质，⑥使用温度，⑦驱动方式，⑧是否带附件，以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
