三片式球阀
产品型号：Q11F
公称通径：DN10~100mm
公称压力：PN1.6~6.4MPa
适用温度：-20 ~ +80℃
连接方式：对焊，丝扣
主要材质：碳钢(C)、不锈钢(P4、P6)
设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验主试验：JB/T 9092、API 598
我要咨询
三片式球阀适用于工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特点
三片式球阀分为整体式(一片式)、两段式及三段式。结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
主要零件材质
| 零件名称 | 材质 | |
| 不锈钢 | 碳钢 | |
| 阀体 | 不锈钢CF8M | 碳钢WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 螺母 | 不锈钢SS304 | FCD45 |
| 垫圈 | 不锈钢SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 阀杆螺母 | 不锈钢SS304 | B7 |
| 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 填料压盖螺母 | 不锈钢SS304 | FCD45 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不锈钢SS304 | B8 |
|

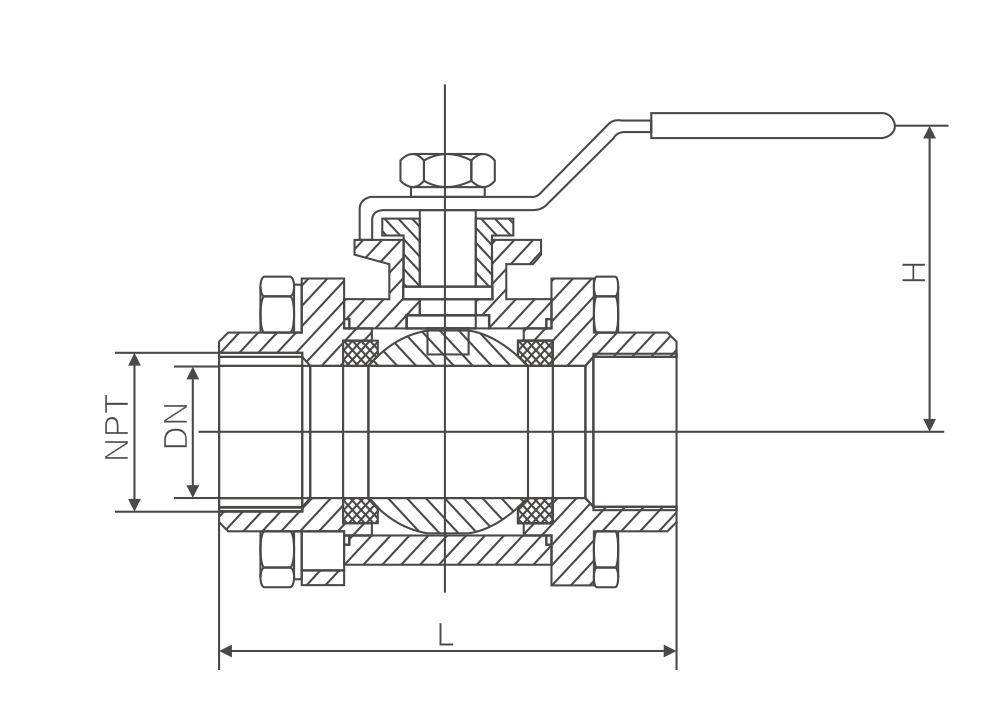

DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
NPT |
1/2″ |
3/4″ |
1″ |
1-1/4″ |
1-1/2″ |
2″ |
|
L |
69.5 |
81 |
88 |
107 |
118 |
139 |
|
H |
75 |
93 |
101 |
117 |
129 |
148 |
