产品结构特征

美标法兰闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。适用于ANSI Class150~2500，工作温度 -29~425℃（碳钢）及 -40~500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

其主要结构特点有

1、产品设计制造按API 600标准，结构合理、密封可靠、性能优良、造型美观。

2、压力≥Class 600密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能好、使用寿命长。

3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性及抗擦伤性。

4、压力≥Class 900中腔采用自紧式密封结构，密封性随内压升高而升高，保证了密封的可靠性。

5、阀门设有倒密封结构，密封可靠。

6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

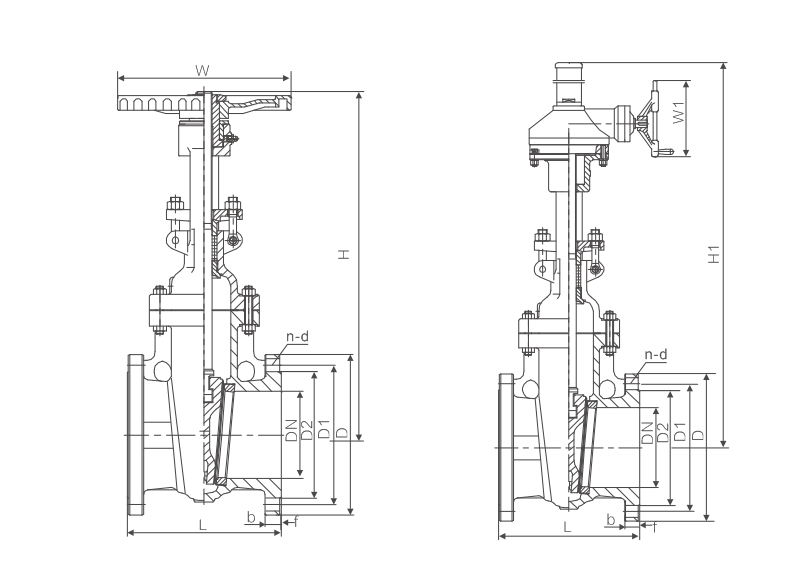

主要外形尺寸

磅级	NPS (in)	L			D	D1	D2	b-f	n-d	H	H1	W	W1	WＴ(kg)
磅级	NPS (in)	RF	RTJ	BW	D	D1	D2	b-f	n-d	H	H1	W	W1	WＴ(kg)
Class 150	1/2	108	119	108	89	60.5	35	10-1.6	4-16	195	-	120	-	4
	3/4	117	130	117	99	69.9	43	10.5-1.6	4-16	210	-	120	-	5
	1	127	140	127	108	79.2	51	11.5-1.6	4-16	240	-	140	-	7
	11/4	140	153	140	117	88.9	64	13-1.6	4-16	300	-	180	-	10
	11/2	165	178	165	127	98.6	73	14.5-1.6	4-16	395	-	200	-	14
	2	216	191	216	152	120.5	92	16-1.6	4-18	400	-	200	-	19
	21/2	241	203	241	178	139.5	105	18-1.6	4-18	435	-	200	-	25
	3	282	216	282	191	152.5	127	19-1.6	4-18	515	-	250	-	33
	4	305	241	305	229	190.5	157	24-1.6	8-18	595	-	280	-	49
	5	381	267	381	254	216	186	24-1.6	8-22	725	-	280	-	62
	6	403	279	403	279	241.5	216	26-1.6	8-22	780	820	300	310	77
	8	419	305	419	343	298.5	270	29-1.6	8-22	975	1020	350	310	123
	10	457	343	457	406	362	324	31-1.6	12-26	1150	1200	400	310	188
	12	502	368	502	483	432	381	32-1.6	12-26	1380	1430	450	310	288
	14	572	394	572	533	476	413	35-1.6	12-29.5	1545	1580	500	310	385
	16	610	419	610	597	540	470	37-1.6	16-29.5	1733	1780	500	460	500
	18	660	445	660	635	578	533	40-1.6	16-32.5	1915	1990	500	460	601
	20	711	470	711	699	635	584	43-1.6	20-32.5	2122	2220	600	460	764
	24	813	521	813	813	749.5	692	48-1.6	30-35.5	2520	2600	600	460	1007
