上装式偏心半球阀-大口径阀门系列-大口径阀厂家-上海冠环阀门制造有限公司

产品概述

上装偏心半球阀适用于污水处理、纸浆、氧化铝、城市采暖供热、油品、天然气、液态固态两相混或容易化学结晶的介质等要求严禁的场合。可代替：通用阀、油化工专用阀、燃气专用阀、料浆专用阀、煤粉灰渣专用阀等。

上装偏心半球阀采用偏心结构原理，通过传动机构达到闸紧、调节、关闭的目的。双偏心结构球阀在开启时球体藏于阀腔内，流通载面大，关闭时阀芯球面沿阀座渐进，具有剪切功能，有效地切除结垢障碍，实现可靠密封。

产品结构特征

1、更合理的结构设计

采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，水头损失为零，可节约大量资源，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封，它对两相混流易结垢固体析出的混流输送特别有效。

2、更低的压力损失

全开时水损为零，流道完全通畅;内腔自动清洗，阀芯90度旋转，自动冲洗阀体内腔，将介质中的杂物清洗干净并且介质不会沉积在阀腔内。球体为半球形，流通具有稳定的Cv值，增强了泵的系统效率，并使磨蚀降为较低程度。

3、更优质的密封保障

利用偏心的原理，在正压时，球体与阀座越关越紧，从而得到良好的密封;反压时，浮动式阀座在受压作用下，阀座自动向球体推紧，压力越高，阀座向球体越堆越紧，从而得到良好的自动密封功能。

4、更长久的使用寿命

球阀在开启后，球冠偏置于阀体内，不被介质直接冲刷。密封副的阀芯留有补偿量，当阀座磨损(阀座硬度低于阀芯)后，关闭时再转动少许，仍能可靠密封，延长使用寿命。

5、更轻松的维护

具备自动清污功能。自清洁功能。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物。硬密封偏心半球阀的球冠边沿采用刀刃状，不但可以刮去阀座上的污垢，还可以切断杂物，达到自清洁的目的。

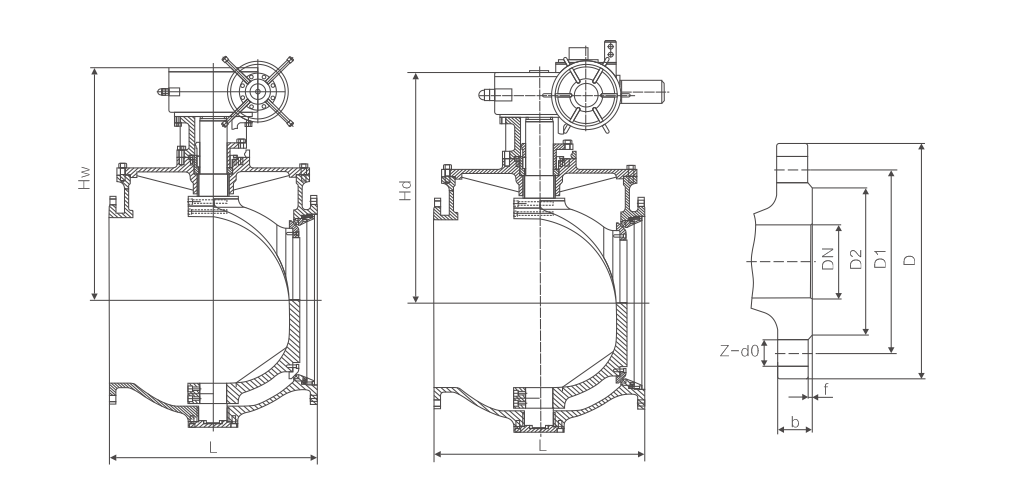

主要外形连接尺寸 PN10

DN	L	D	D1	D2	b	f	Z -d0	Hw	Hd
50	178	160	125	100	18	2	4-18	270	310
65	190	180	145	120	18	2	4-18	280	320
80	203	195	160	135	20	2	4-18	290	330
100	229	215	180	156	22	2	8-18	330	380
125	254	245	210	184	22	2	8-18	345	405
150	267	280	240	211	24	2	8-22	370	440
200	292	335	295	266	24	2	8-22	405	470
250	330	390	350	319	26	2	12-22	480	540
300	356	440	400	370	26	2	12-22	520	580
350	400	500	460	429	26	2	16-22	570	630
400	405	565	515	480	26	2	16-26	630	710
450	480	615	565	530	28	2	20-26	690	770
500	533	670	620	582	28	2	20-26	740	820
600	680	780	725	682	34	2	20-30	840	940
700	740	895	840	794	34	5	24-30	960	1040
800	850	1015	950	901	36	5	24-33	1080	1180
900	1100	1115	1050	1001	38	5	28-33	1190	1280
1000	1200	1220	1160	1112	38	5	28-36	1310	1420
1100	1250	1340	1270	1222	42	5	28-36	1390	1480
1200	1300	1450	1380	1328	44	5	32-39	1420	1530
1400	1500	1670	1590	1530	48	5	36-42	1540	1650
1600	1800	1910	1820	1750	52	5	40-48	1660	1750
1800	2000	2110	2020	1950	56	5	44-48	1790	1860
2000	2200	2320	2230	2150	60	5	48-48	1920	1990
