产品结构特征

三偏心蝶阀是将正锥角旋转一个角度改为斜锥角，这样阀杆与阀体中心偏心减小，开启力矩也随之减小。广泛用于冶金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

其主要结构特点有:

1、蝶板与密封面启闭无摩擦，强制密封；

2、可以任意位置安装；

3、零泄漏结构设计；

4、可选择金属与非金属，金属与金属密封方式；

5、有单向阀门和双向阀门供客户选择；

6、可选择动负载式填料;

7、可选择低泄露填料满足ISO 15848要求;

8、阀杆可加长设计;

9、可以按客户要求设计低温阀门或超低温阀门。

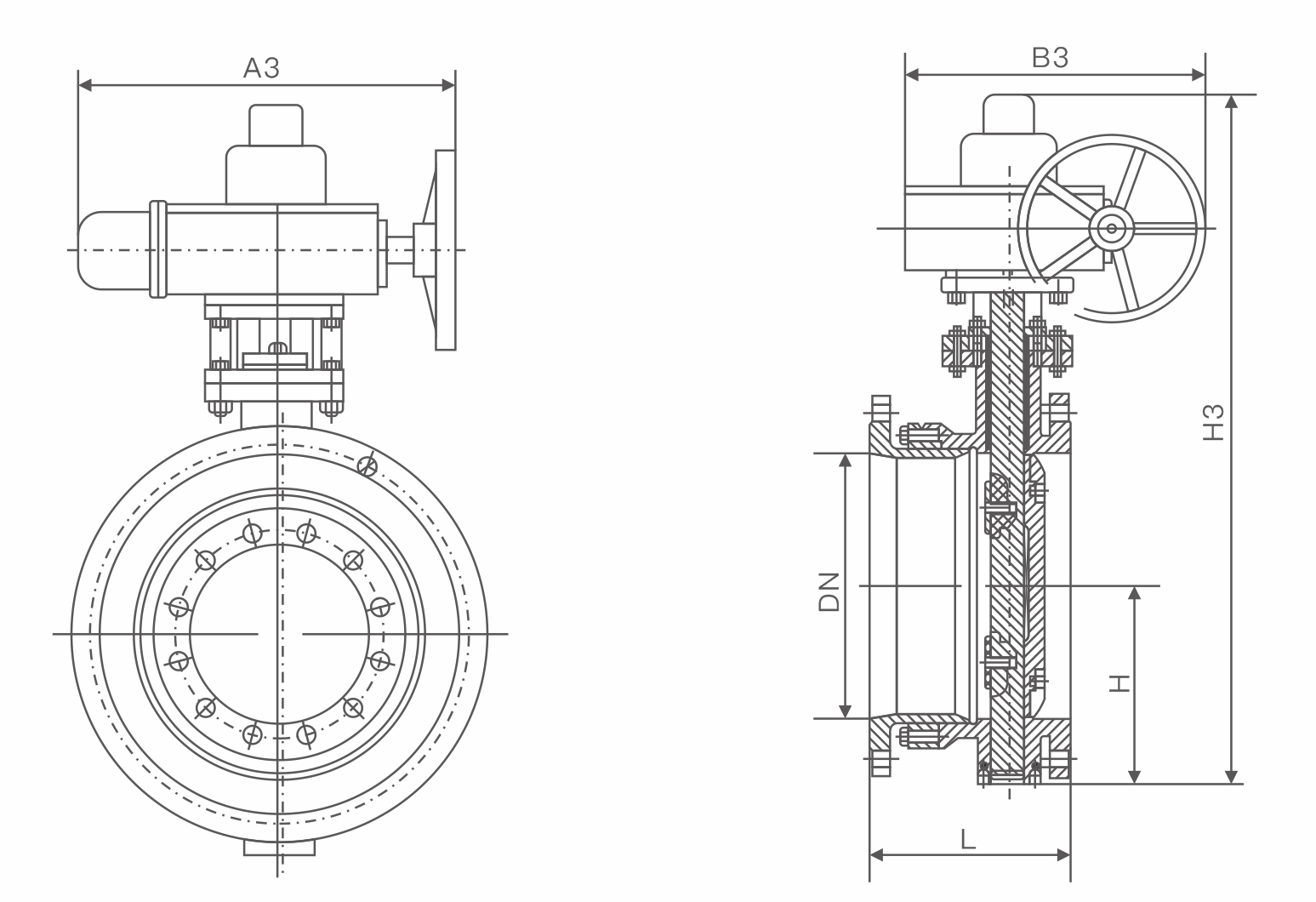

主要外形连接尺寸

公称通径 (DN)	主要尺寸			法兰尺寸
	L	H	H1	1.0MPa			1.6MPa			2.5MPa
	L	H	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	112	530	165	125	4-18	165	125	4-18	165	125	4-18
65	112	115	530	185	145	4-18	185	145	4-18	185	145	8-18
80	114	120	565	200	160	4-18	200	160	8-18	200	160	8-18
100	127	138	600	220	180	8-18	220	180	8-18	235	190	8-22
125	140	164	640	250	210	8-18	250	210	8-18	270	220	8-26
150	140	175	705	285	240	8-22	285	240	8-22	300	250	8-26
200	152	200	775	340	295	8-22	340	295	12-22	360	310	12-26
250	165	243	945	395	350	12-22	405	355	12-26	425	370	12-30
300	178	250	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	190	280	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	216	305	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	222	350	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	229	380	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	267	445	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	292	480	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	318	530	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	580	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	650	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	760	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

冠环阀门服务体系（以下简称我司）
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高；我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我司的售前、售中、售后服务工作经由专业的销售员来完成。

一、冠环阀门售前服务：
  做到技术与销售的良好结合，让用户的每一次采购都有较好的服务体验。
  ①进行采购前产品技术沟通和交流，主动给予建议。
  ②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
  ③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。

二、冠环阀门售中服务：
  尊重每位用户；给用户一份省心，放心的整体价值服务。
  ①进行性价比：比价格，比质量，比服务，反思是否有不做到位的地方。
  ②严格按相关标准和技术要求进行阀门的检测和试验。
  ③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
  ④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
  ⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
  ⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。

三、冠环阀门售后服务：
  好的服务铸就好的企业让客户无后顾之忧。
  ①按合同要求提供产品的合格证、检验报告、安装说明书等。
  ②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
  ③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
  ④在正确安装和使用下，出现产品质量问题，本公司将负责到底。

冠环阀门包修包换承诺：
  ①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包: 保质、保量、保及时、包修、包换、包退、包损失。
  ②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理。
  ③可根据用户需求协商提供备品、备件和安装、调试、维修服务。

为了让您采购到满意的阀门，减少阀门订购过程出现的问题，也是提高我们工作人员的工作效率。我们希望您提供详尽的订货需求，以便我们为您提高更周到的服务!

阀门订货说明：

1、①产品名称与型号，②公称直径，③阀体材质，④公称压力，⑤使用介质，⑥使用温度，⑦驱动方式，⑧是否带附件，以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
