产品结构特征

电动楔式闸阀是一种做直线运动的阀门，它与Z型多回转执行机构相配，有开关型和智能型。此阀门操作简单是一种常见的启闭阀，它利用闸板的上下工作来接通和关断管道中的流体介质。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

其主要结构特点有

1、产品结构合理、密封可靠、性能优良、造型美观。

2、密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能好、使用寿命长。

3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性及抗擦伤性。

4、阀门设有倒密封结构，密封可靠。

5、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

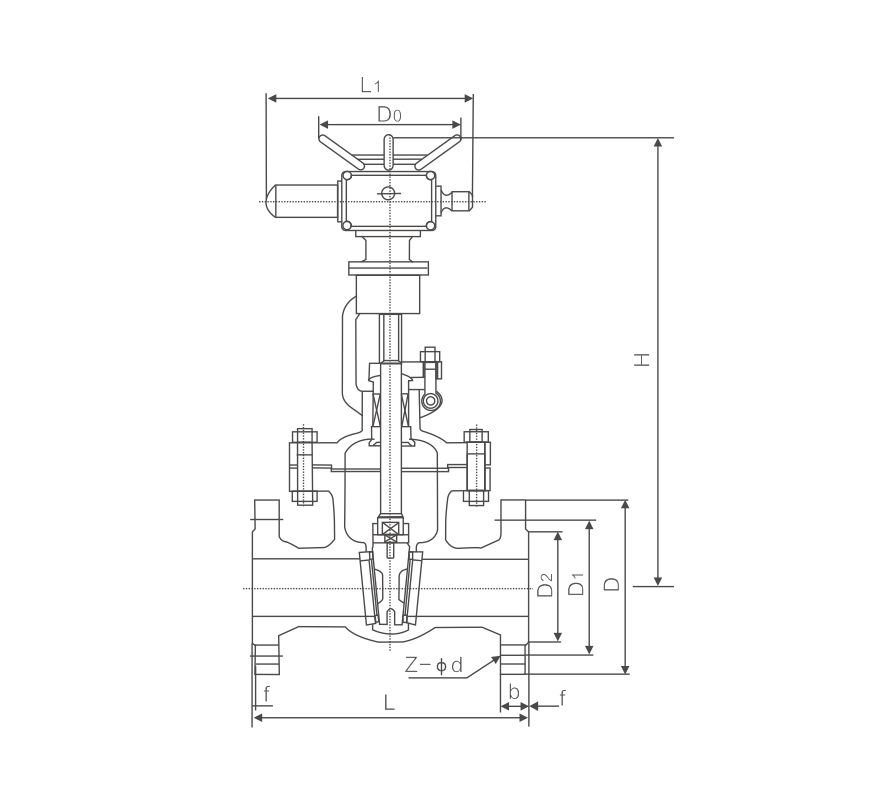

主要连接尺寸 PN 16

DN(mm)	L	D	D1	D2	b	f	Z-φd	H	电动装置	WT (Kg)
40	200	145	110	85	16	3	4-φ18	595	DZW15	53
50	250	160	125	100	16	3	4-φ18	653	DZW20	59
65	265	180	145	120	18	3	4-φ18	665	DZW20	62
80	280	195	160	135	20	3	8-φ18	725	DZW20	74
100	300	215	180	155	20	3	8-φ18	787	DZW20	92
125	325	245	210	185	22	3	8-φ18	787	DZW20	154
150	350	280	240	210	24	3	8-φ23	902	DZW30	161
200	400	335	295	265	26	3	12-φ23	1105	DZW30	219
250	450	405	355	320	30	3	12-φ25	1343	DZW45	376
300	500	460	410	375	30	4	12-φ25	1516	DZW60	484
350	550	520	470	435	34	4	16-φ25	1678	DZW60	695
400	600	580	525	485	36	4	16-φ30	1849	DZW90	977
450	650	640	585	545	40	4	20-φ30	1937	DZW90	1033
500	700	705	650	608	44	4	20-φ34	2234	DZW120	1087
600	800	840	770	718	48	5	20-φ36	2432	DZW180	1357
700	900	910	840	788	50	5	24-φ36	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-φ41	2643	DZW350	1845
900	1100	1120	1050	998	54	5	28-φ41	3509	DZW350	-
1000	1200	1255	1170	1110	56	5	28-φ42	3873	DZW350	-
1200	1300	1485	1390	1325	58	5	32-φ54	4229	DZW350	-
