三偏心蝶阀-蝶阀系列-蝶阀厂家-上海冠环阀门制造有限公司

产品概述

法兰硬密封三偏心蝶阀的密封设计上采用三偏心多层次金属硬密封结构。法兰硬密封三偏心蝶阀被广泛用于介质温度（≤425℃）的冶金、电力、石油、化工以及给排水和市政建设等工业管道上。作为管道的接通和介质流量的调节、截断使用。法兰硬密封三偏心蝶阀不仅良好的密封性，并且有着抗冲刷耐磨损的效果。

产品特征

  1.主密封为三维多层次金属硬密封，阀门开启或关闭时密封面间摩擦行程短，密封面使用寿命长，阀门关闭时越关越紧，密封性能可靠。复合金属密封圈的弹性特性使得阀门具有零泄漏性能。
  2.采用三偏心结构设计，减少密封面之间的磨擦，实现阀门在实际工况运行过程中具有三重补偿作用，使得阀门的使用性能更高、寿命更长久。
  3.直角旋转无摩擦设计是通过三偏心原理来实现的，它消除了90°开关旋转中阀座与密封圈之间的摩擦。采用无铅型无给油自润滑轴承，具有承载能力强，耐磨性好，摩擦阻力小等特点。
  4.采用桁架流通式结构，并在阀板局部实现流线型设计，并且提高阀板表面铸造质量，减少流阻。不锈钢环带镶嵌在阀体上，为锥形结构，利于流体流通，而且提高阀体内腔的铸造质量，减少流阻。
  5.采用环氧树脂静电喷涂，高性能耐腐蚀，更能适应恶劣工况，延长使用寿命。

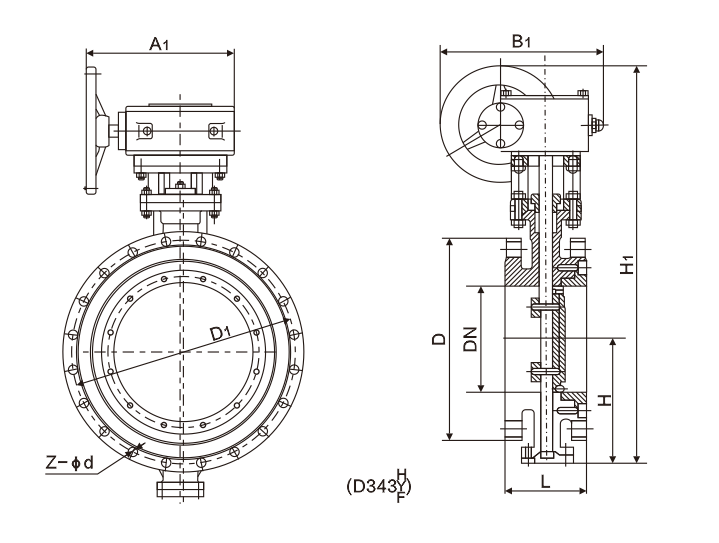

蜗轮法兰式硬密封蝶阀(图1)

主要外形连接尺寸

公称通径（DN）	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

冠环阀门服务体系（以下简称我司）
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高；我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我司的售前、售中、售后服务工作经由专业的销售员来完成。

一、冠环阀门售前服务：
  做到技术与销售的良好结合，让用户的每一次采购都有较好的服务体验。
  ①进行采购前产品技术沟通和交流，主动给予建议。
  ②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
  ③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。

二、冠环阀门售中服务：
  尊重每位用户；给用户一份省心，放心的整体价值服务。
  ①进行性价比：比价格，比质量，比服务，反思是否有不做到位的地方。
  ②严格按相关标准和技术要求进行阀门的检测和试验。
  ③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
  ④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
  ⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
  ⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。

三、冠环阀门售后服务：
  好的服务铸就好的企业让客户无后顾之忧。
  ①按合同要求提供产品的合格证、检验报告、安装说明书等。
  ②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
  ③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
  ④在正确安装和使用下，出现产品质量问题，本公司将负责到底。

冠环阀门包修包换承诺：
  ①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包: 保质、保量、保及时、包修、包换、包退、包损失。
  ②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理。
  ③可根据用户需求协商提供备品、备件和安装、调试、维修服务。

为了让您采购到满意的阀门，减少阀门订购过程出现的问题，也是提高我们工作人员的工作效率。我们希望您提供详尽的订货需求，以便我们为您提高更周到的服务!

阀门订货说明：

1、①产品名称与型号，②公称直径，③阀体材质，④公称压力，⑤使用介质，⑥使用温度，⑦驱动方式，⑧是否带附件，以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站，如有任何疑问，您可以致电给我们，我们一定会尽心尽力为您提供高品质的服务，详细咨询：15000098987。
