产品结构特征

对焊式双向密封蝶阀是将正锥角旋转一个角度改为斜锥角，这样阀杆与阀体中心偏心减小，开启力矩也随之减小。广泛用于冶金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

其主要结构特点有

1、蝶板与密封面启闭无摩擦，强制密封；

2、可以任意位置安装；

3、零泄漏结构设计；

4、可选择金属与非金属，金属与金属密封方式；

5、有单向阀门和双向阀门供客户选择；

6、可选择动负载式填料;

7、可选择低泄露填料满足ISO 15848要求;

8、阀杆可加长设计;

9、可以按客户要求设计低温阀门或超低温阀门。

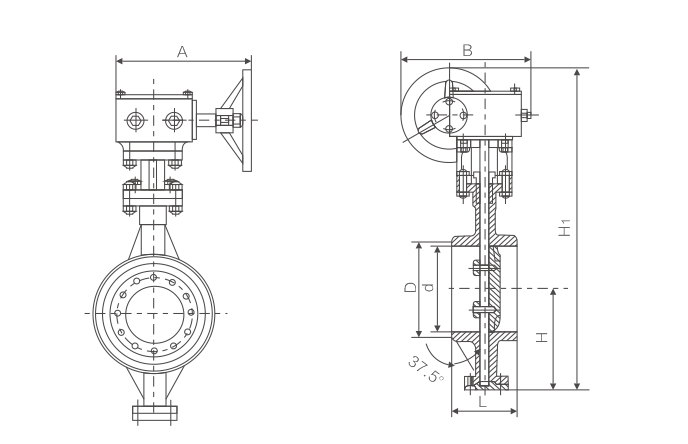

主要外形连接尺寸

公称压力	通径		外形尺寸（参考值）
公称压力	DN	IN	L	D	d	H	H1	A	B
D363H PN0.6MPa	600	24	390	636	602	499	1280	570	660
	700	28	430	726	692	566	1480	750	550
	800	32	470	826	792	632	1608	750	550
	900	36	510	926	892	693	1857	750	550
	1000	40	550	1028	992	757	2038	900	750
	1200	48	630	1228	1192	851	2237	1000	925
	1400	56	710	1428	1392	876	2411	1000	925
	1600	64	790	1628	1592	1095	2756	1000	925
	1800	72	870	1828	1792	1214	3093	1100	980
	2000	80	950	2028	1992	1332	3355	1100	980
D363H PN1.0MPa	600	24	390	636	602	499	1280	570	660
	700	28	430	726	692	566	1480	750	550
	800	32	470	826	792	632	1608	750	550
	900	36	510	926	892	693	1857	750	550
	1000	40	550	1028	992	757	2038	900	750
	1200	48	630	1228	1192	851	2237	1000	925
	1400	56	710	1428	1392	876	2411	1000	925
	1600	64	790	1628	1592	1095	2756	1000	925
	1800	72	870	1828	1792	1214	3093	1100	980
	2000	80	950	2028	1992	1332	3355	1100	980
D363H PN1.6MPa	80	3	180	90	78	90	356	180	200
	100	4	190	110	96	100	375	180	200
	125	5	200	135	121	113	401	180	200
	150	6	210	161	146	130	450	270	280
	200	8	230	222	202	205	545	400	425
	250	10	250	278	254	235	630	400	425
	300	12	270	330	303	275	715	450	560
	350	14	290	382	351	309	817	450	560
	400	15	310	432	398	346	923	535	580
	450	18	330	484	450	392	1059	535	580
	500	20	350	535	501	427	1126	535	580
	600	24	390	636	602	509	1369	570	660
	700	28	430	726	692	572	1492	750	550
	800	32	470	826	792	638	1622	750	550
	900	36	510	926	892	700	1924	750	550
	1000	40	550	1028	992	765	2054	900	750
	1200	48	630	1228	1190	860	2259	1000	925
	1400	56	710	1428	1392	986	2610	1000	925
	1600	64	790	1628	1590	1106	2856	1000	925
	1800	72	870	1828	1792	1226	3121	1100	980
	2000	80	950	2028	1992	1345	3385	1100	980
D363H PN2.5MPa	80	3	180	90	78	90	356	180	200
	100	4	190	110	96	106	387	180	200
	125	5	200	135	121	122	413	180	200
	150	6	210	161	146	136	459	270	280
	200	8	230	222	202	215	585	400	425
	250	10	250	278	254	247	649	400	425
	300	12	270	330	303	288	771	450	560
	350	14	290	382	351	333	929	450	560
	400	15	310	432	398	359	993	535	580
	450	18	330	484	450	405	1053	535	580
	500	20	350	535	501	444	1245	535	580
	600	24	390	636	602	521	1750	570	660
	700	28	430	726	692	586	1519	750	550
	800	32	470	826	792	659	1659	750	550
	900	36	510	926	892	720	1829	750	550
	1000	40	550	1028	992	780	1949	900	750
	1200	48	630	1228	1190	889	2243	1000	925
	1400	56	710	1428	1392	1000	2462	1000	925
D363H PN4.0MPa	80	3	180	90	78	108	430	180	200
	100	4	190	110	96	108	390	180	200
	125	5	200	135	120	120	414	180	200
	150	6	210	161	145	135	494	270	280
	200	8	230	222	200	202	578	400	425
	250	10	250	278	252	235	673	400	425
	300	12	270	330	301	280	793	450	560
	350	14	290	382	351	315	921	450	560
	400	15	310	432	398	355	1021	535	580
	450	18	330	484	448	370	1143	535	580
	500	20	350	535	495	420	1192	535	580
	600	24	390	636	595	490	1327	570	660
