产品结构特征

刀型闸阀是一种直行程的开关切断阀，其外观美观、轻巧、结构紧凑，可以采用手动控制、或者气动控制。刀型闸阀的刀型闸板具有很强的剪切力，因此非常适用于造纸、污水处理、采矿、制糖、化纤等含颗粒物或纤维的工况。

其主要结构特点有

1、刀型闸阀采用整体式结构，超薄阀体，全通径流量，较大程度避免了介质外漏，流量损失，并且便于安装使用

2、阀体流道底部采用固定导向爪来固定闸板，取代了沟槽设计，从而避免了介质积存导致阀门关闭时产生卡渣现象。

3、闸板底部采用刀型圆弧设计，因此闸板活动时对介质具有很强的剪切作用和优异的密封效果。

4、可更换式阀座设计采用阀座盖对阀座进行固定预紧，当阀座密封面密封不严，通过对阀座压盖固定螺丝进行调整可以改善密封效果。

5、双轴承设计大大减小了阀门的扭矩，便于阀门的启闭。

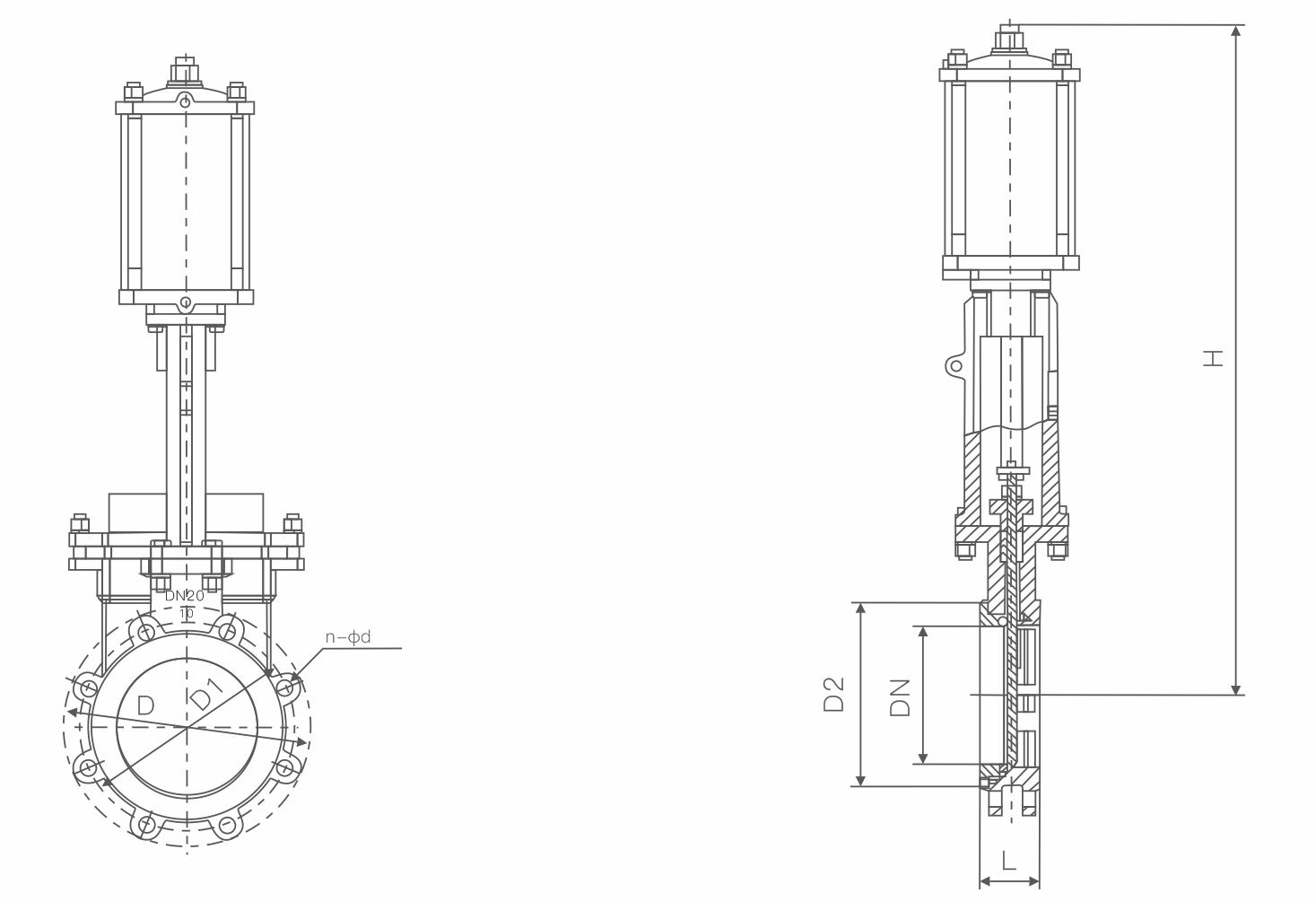

主要外形及连接尺寸(mm)

公称压力（MPa）	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480

冠环阀门服务体系（以下简称我司）
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高；我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我司的售前、售中、售后服务工作经由专业的销售员来完成。

一、冠环阀门售前服务：
  做到技术与销售的良好结合，让用户的每一次采购都有较好的服务体验。
  ①进行采购前产品技术沟通和交流，主动给予建议。
  ②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
  ③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。

二、冠环阀门售中服务：
  尊重每位用户；给用户一份省心，放心的整体价值服务。
  ①进行性价比：比价格，比质量，比服务，反思是否有不做到位的地方。
  ②严格按相关标准和技术要求进行阀门的检测和试验。
  ③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
  ④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
  ⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
  ⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。

三、冠环阀门售后服务：
  好的服务铸就好的企业让客户无后顾之忧。
  ①按合同要求提供产品的合格证、检验报告、安装说明书等。
  ②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
  ③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
  ④在正确安装和使用下，出现产品质量问题，本公司将负责到底。

冠环阀门包修包换承诺：
  ①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包: 保质、保量、保及时、包修、包换、包退、包损失。
  ②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理。
  ③可根据用户需求协商提供备品、备件和安装、调试、维修服务。

为了让您采购到满意的阀门，减少阀门订购过程出现的问题，也是提高我们工作人员的工作效率。我们希望您提供详尽的订货需求，以便我们为您提高更周到的服务!

阀门订货说明：

1、①产品名称与型号，②公称直径，③阀体材质，④公称压力，⑤使用介质，⑥使用温度，⑦驱动方式，⑧是否带附件，以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站，如有任何疑问，您可以致电给我们，我们一定会尽心尽力为您提供高品质的服务，详细咨询：15000098987。
