产品概述

气动凸耳式中线蝶阀由凸耳式蝶阀和气动执行器两部分组成，气源驱动阀杆带动圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体，从而实现现场作和远距离集中控制的要求。被广泛应用在化工、石油、造纸、消防管道、排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。

产品特点

1、该阀小型轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，90°回转开启迅速。

3、操作扭矩小，省力轻巧。

4、该阀流量特性趋于直线，调节性能好。

5、启闭试验次数多达数万次，寿命长。

6、密封件可更换，密封可靠达到双向密封，气体试验泄漏为零。

7、密封材料耐老化、耐腐蚀、可适用多种介质。

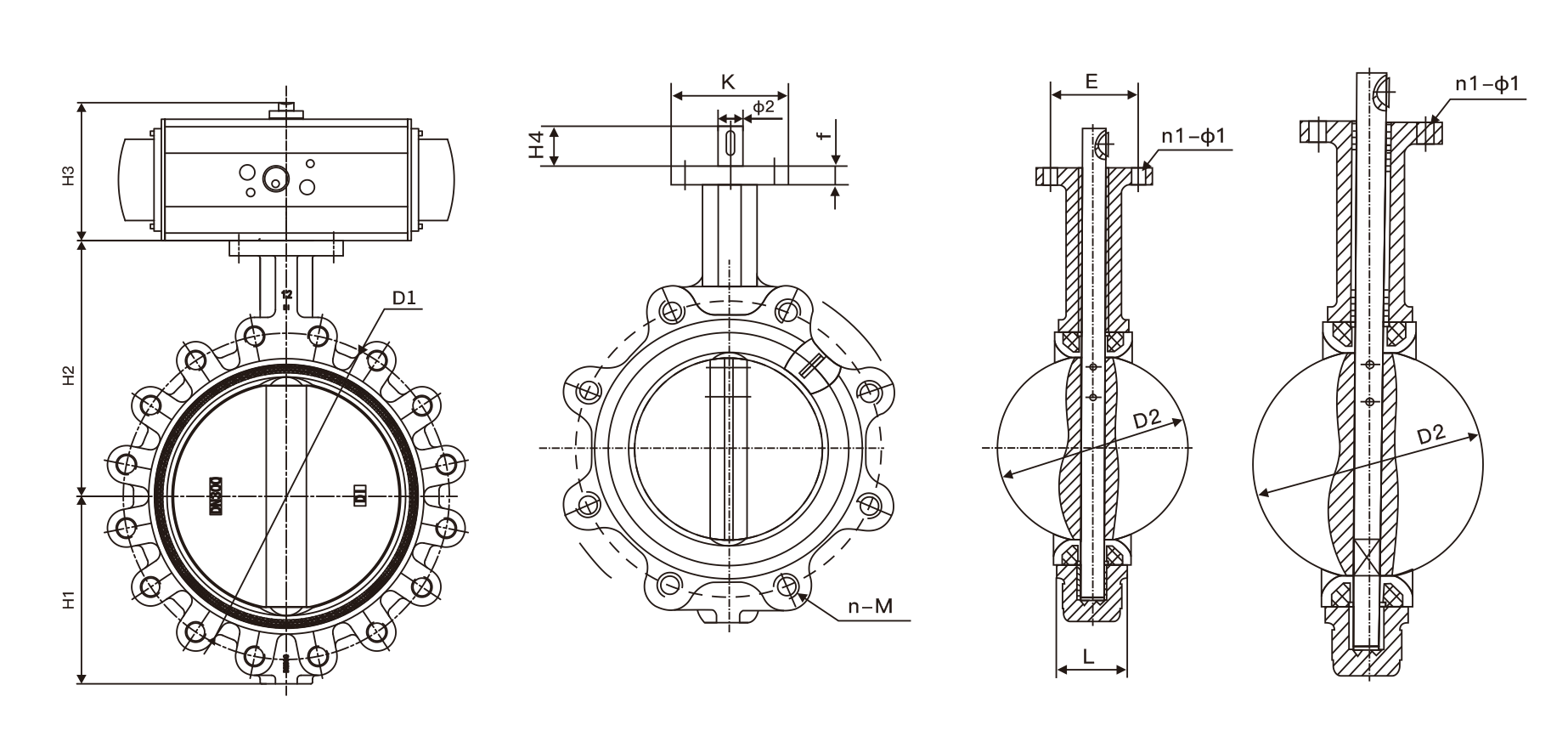

主要外形连接尺寸

公称通径 DN	英寸	主要尺寸（mm） PN10/PN16					执行器尺寸
公称通径 DN	英寸	L	D2	H1	H2	n-Φd	A	P	B
50	2	43	125	193	80	4-16	163	96	76
65	2-1/2	46	145	212	89	4-16	195	115	91
80	3	46	160	232	95	8-16	195	115	91
100	4	52	180	280	114	8-16	217	137	11
125	5	56	210	302	127	8-16	258	147	122
150	6	56	240	330	139	8-20	299	165	136
200	8	60	295	419	175	8-20/12-20	349	182	153
250	10	68	350/355	482	203	12-20/12-24	397	199	173
300	12	78	400/410	553	242	12-20/12-24	473	221	192
350	14	78	460/470	635	267	16-20/16-24	560	249	213
400	16	102	515/525	709	301	16-24/16-27	601	280	243
450	18	114	565/585	750	381	20-24/20-27	738	383	356
500	20	131	620/650	840	387	20-24/20-30	738	383	356
600	24	154	725/770	1021	457	20-27/20-33	940	434	415

冠环阀门服务体系（以下简称我司）
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高；我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我司的售前、售中、售后服务工作经由专业的销售员来完成。

一、冠环阀门售前服务：
  做到技术与销售的良好结合，让用户的每一次采购都有较好的服务体验。
  ①进行采购前产品技术沟通和交流，主动给予建议。
  ②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
  ③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。

二、冠环阀门售中服务：
  尊重每位用户；给用户一份省心，放心的整体价值服务。
  ①进行性价比：比价格，比质量，比服务，反思是否有不做到位的地方。
  ②严格按相关标准和技术要求进行阀门的检测和试验。
  ③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
  ④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
  ⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
  ⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。

三、冠环阀门售后服务：
  好的服务铸就好的企业让客户无后顾之忧。
  ①按合同要求提供产品的合格证、检验报告、安装说明书等。
  ②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
  ③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
  ④在正确安装和使用下，出现产品质量问题，本公司将负责到底。

冠环阀门包修包换承诺：
  ①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包: 保质、保量、保及时、包修、包换、包退、包损失。
  ②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理。
  ③可根据用户需求协商提供备品、备件和安装、调试、维修服务。

为了让您采购到满意的阀门，减少阀门订购过程出现的问题，也是提高我们工作人员的工作效率。我们希望您提供详尽的订货需求，以便我们为您提高更周到的服务!

阀门订货说明：

1、①产品名称与型号，②公称直径，③阀体材质，④公称压力，⑤使用介质，⑥使用温度，⑦驱动方式，⑧是否带附件，以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
