产品概述

气动通风法兰蝶阀是对于各个行业通风系统而设计的一款阀门，主要由气动执行器和通风蝶阀装配而成。通风蝶阀的选材上是根据现场使用高温和常温而定的。该阀主要适用于冶金、环保、化工、电站、玻璃等行业中的通风系统管道上。利用压缩空气为动力接受工业信号指令，驱动阀杆带动碟板的旋转来完成阀门的开关和调节。

产品特点

1、设计新颖合理，结构上，操力矩小。并且操作简便，开关灵巧启闭迅速。

2、可根据现场的压力和温度来选择阀门的材料以满常温、高温不同温度条件等。

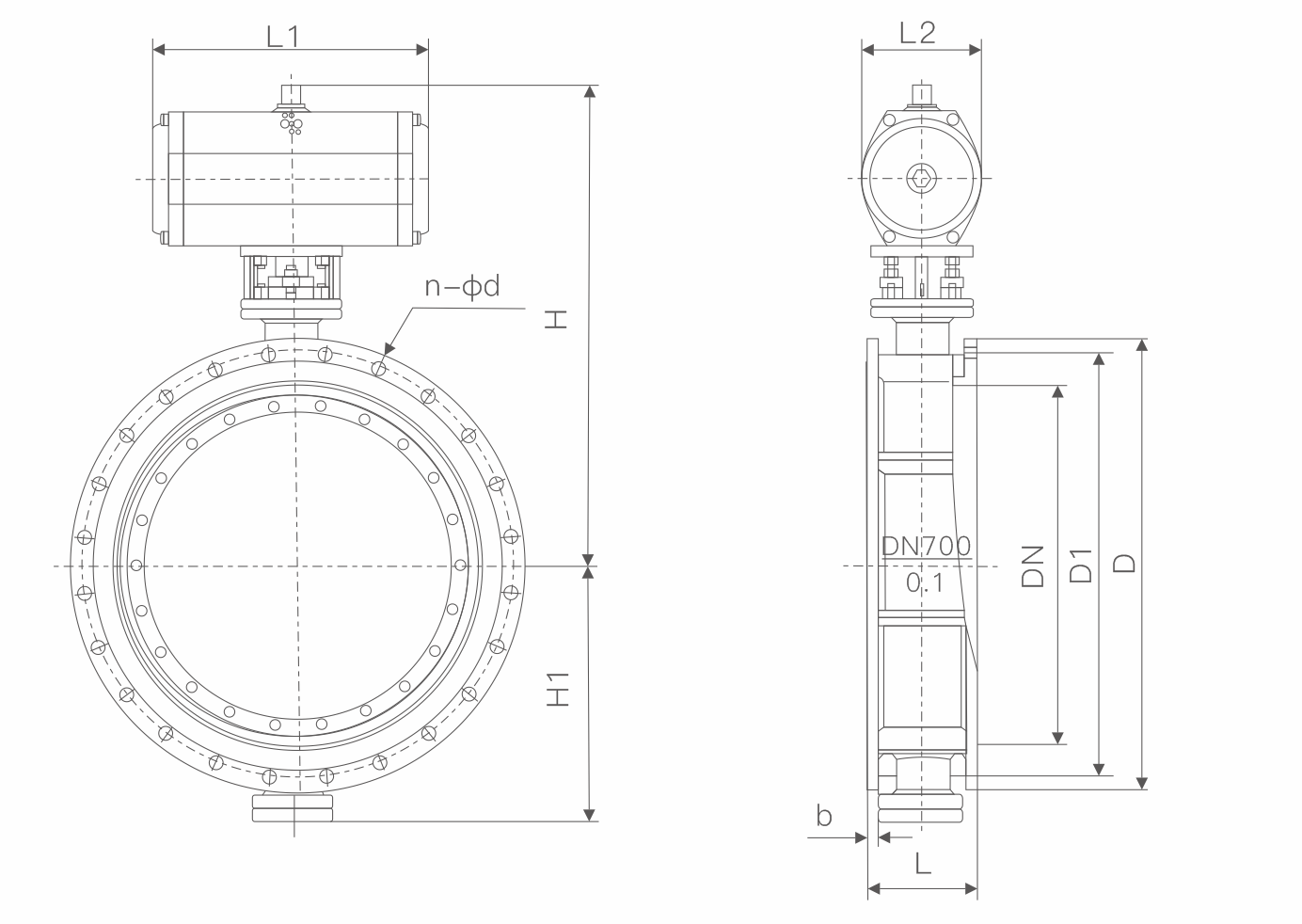

主要连接尺寸

公称通径		结构长度	外形尺寸(参考值）			连接尺寸（标准值）						重量（kg）
公称通径		结构长度	外形尺寸(参考值）			0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H1	A	D	D1	n-d	D	D1	n-d
50	2	108	70	337	180	140	110	4-14	140	110	4-14	16
65	2-1/2	112	80	357	180	160	130	4-14	160	130	4-14	17
80	3	114	95	385	180	190	150	4-18	190	150	4-18	19
100	4	127	105	405	180	210	170	4-18	210	170	4-18	22
125	5	140	120	483	245	240	200	8-18	240	200	8-18	27
150	6	140	132	508	245	265	225	8-18	265	225	8-18	31
200	8	152	160	566	245	320	280	8-18	320	280	8-18	47
250	10	165	187	623	245	375	335	12-18	375	335	12-18	68
300	12	178	220	750	355	440	395	12-22	440	395	12-22	79
350	14	190	245	803	355	490	445	12-22	490	445	12-22	130
400	16	216	270	852	355	540	495	16-22	540	495	16-22	141
450	18	222	297	907	355	595	550	16-22	595	550	16-22	190
500	20	229	322	960	355	645	600	20-22	645	600	20-22	225
600	24	267	377	1080	550	755	705	20-26	755	705	20-26	245
700	28	292	430	1185	550	860	810	24-26	860	810	24-26	320
800	32	318	487	1300	550	975	920	24-30	975	920	24-30	405
900	36	330	537	1400	550	1075	1020	24-30	1075	1020	24-30	500
1000	40	410	587	1500	550	1175	1120	28-30	1175	1120	28-30	700
1200	48	470	702	1825	600	1375	1320	32-30	1405	1340	32-33	750

冠环阀门服务体系（以下简称我司）
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高；我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我司的售前、售中、售后服务工作经由专业的销售员来完成。

一、冠环阀门售前服务：
  做到技术与销售的良好结合，让用户的每一次采购都有较好的服务体验。
  ①进行采购前产品技术沟通和交流，主动给予建议。
  ②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
  ③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。

二、冠环阀门售中服务：
  尊重每位用户；给用户一份省心，放心的整体价值服务。
  ①进行性价比：比价格，比质量，比服务，反思是否有不做到位的地方。
  ②严格按相关标准和技术要求进行阀门的检测和试验。
  ③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
  ④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
  ⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
  ⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。

三、冠环阀门售后服务：
  好的服务铸就好的企业让客户无后顾之忧。
  ①按合同要求提供产品的合格证、检验报告、安装说明书等。
  ②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
  ③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
  ④在正确安装和使用下，出现产品质量问题，本公司将负责到底。

冠环阀门包修包换承诺：
  ①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包: 保质、保量、保及时、包修、包换、包退、包损失。
  ②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理。
  ③可根据用户需求协商提供备品、备件和安装、调试、维修服务。

为了让您采购到满意的阀门，减少阀门订购过程出现的问题，也是提高我们工作人员的工作效率。我们希望您提供详尽的订货需求，以便我们为您提高更周到的服务!

阀门订货说明：

1、①产品名称与型号，②公称直径，③阀体材质，④公称压力，⑤使用介质，⑥使用温度，⑦驱动方式，⑧是否带附件，以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站，如有任何疑问，您可以致电给我们，我们一定会尽心尽力为您提供高品质的服务，详细咨询：15000098987。

楔式闸阀（气动）

三通球阀（气动）

气动硬密封对夹蝶阀

对夹三偏心蝶阀(气动)

气动凸耳式中线蝶阀

气动截止阀

法兰中心板式蝶阀（气动）

气动对夹中线蝶阀

气动衬氟对夹蝶阀

气动V型法兰球阀

国标气动浮动球阀

固定式锻钢球阀（气动）

刀型闸阀（气动）

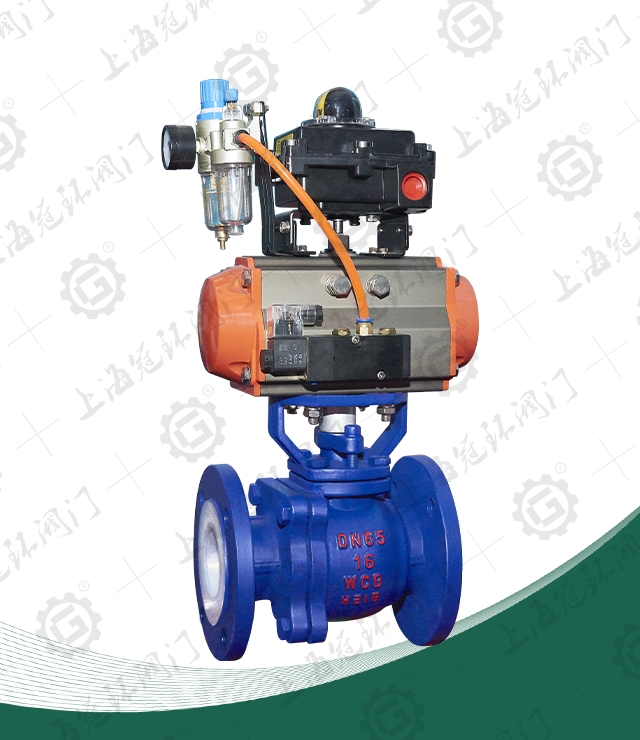

衬氟球阀(气动)
