产品概述

G641F46气动衬氟隔膜阀由隔膜阀和气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质流量的调节。气动衬氟隔膜阀由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，气动衬氟隔膜阀广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。

主要零件材料

序号	零件名称	灰铸铁	碳钢	不锈钢		低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖、阀瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里层	FEPF46、PFA（可溶性聚四氟乙稀）、PCTFE（F3）、PO（聚烯烃）
4	隔膜	FEPF46、PFA（可溶性聚四氟乙稀）、CR（氯丁橡胶）、EPDM（乙丙橡胶）
5	阀杆螺母	ZcuAl10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

技术参数

公称通径DN（mm）	15	20	25	32	40	50	65		80	100	125	150	200	250
额定流量系数Kv	8	12	16	28	60	68	90		160	300	410	618	1200	2150
流量特性	近似快开特性
公称压力PN（MPa）	0.6、1.0、1.6、2.5
连接形式	法兰连接：PN1.0按JB78标准
配用执行机构型号	ZHA、ZHB
有效面积Fece2	280			400				600			1000
行程Lmm	8	10		16		25			40		60
作用方式	气关式；气开式
弹簧压力范围（KPa）	标准20—100、可选用40—200、20—60、60—100
供气压力（MPa）	标准0.14 可选用0.24
气源接头	M16×1.5
固有可调比R	30：1
工作温度	-30~+150℃

主要外形尺寸

标准值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-фd	d0	H	H1	WT(kg)
DN(mm)	NPS(inch)
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320

冠环阀门服务体系（以下简称我司）
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高；我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我司的售前、售中、售后服务工作经由专业的销售员来完成。

一、冠环阀门售前服务：
  做到技术与销售的良好结合，让用户的每一次采购都有较好的服务体验。
  ①进行采购前产品技术沟通和交流，主动给予建议。
  ②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
  ③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。

二、冠环阀门售中服务：
  尊重每位用户；给用户一份省心，放心的整体价值服务。
  ①进行性价比：比价格，比质量，比服务，反思是否有不做到位的地方。
  ②严格按相关标准和技术要求进行阀门的检测和试验。
  ③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
  ④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
  ⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
  ⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。

三、冠环阀门售后服务：
  好的服务铸就好的企业让客户无后顾之忧。
  ①按合同要求提供产品的合格证、检验报告、安装说明书等。
  ②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
  ③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
  ④在正确安装和使用下，出现产品质量问题，本公司将负责到底。

冠环阀门包修包换承诺：
  ①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包: 保质、保量、保及时、包修、包换、包退、包损失。
  ②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理。
  ③可根据用户需求协商提供备品、备件和安装、调试、维修服务。

为了让您采购到满意的阀门，减少阀门订购过程出现的问题，也是提高我们工作人员的工作效率。我们希望您提供详尽的订货需求，以便我们为您提高更周到的服务!

阀门订货说明：

1、①产品名称与型号，②公称直径，③阀体材质，④公称压力，⑤使用介质，⑥使用温度，⑦驱动方式，⑧是否带附件，以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站，如有任何疑问，您可以致电给我们，我们一定会尽心尽力为您提供高品质的服务，详细咨询：15000098987。

电动管夹阀

气动管夹阀

三通衬氟隔膜阀

衬氟隔膜阀

电动衬氟隔膜阀

浮球式止回阀

衬氟调节阀

衬氟蝶阀

电动衬氟蝶阀D971F46

气动四氟蝶阀

气动衬氟蝶阀

衬氟视蛊

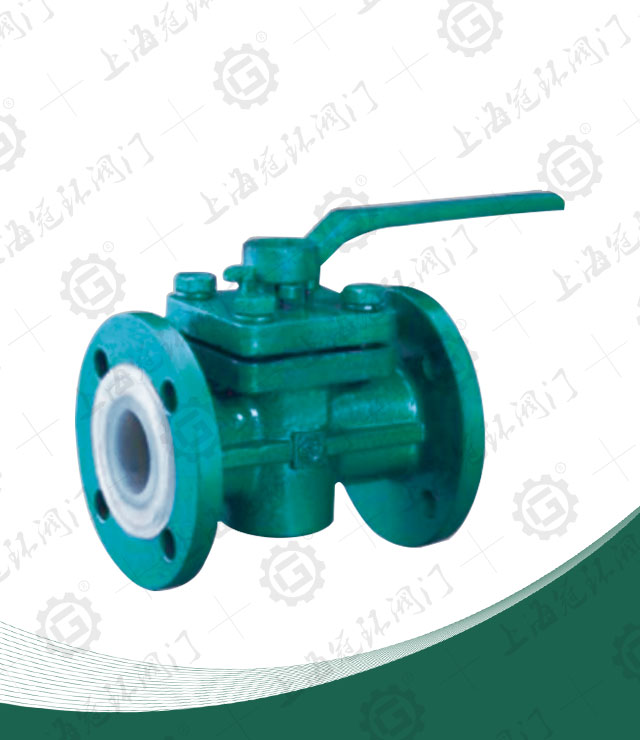

衬氟旋塞阀

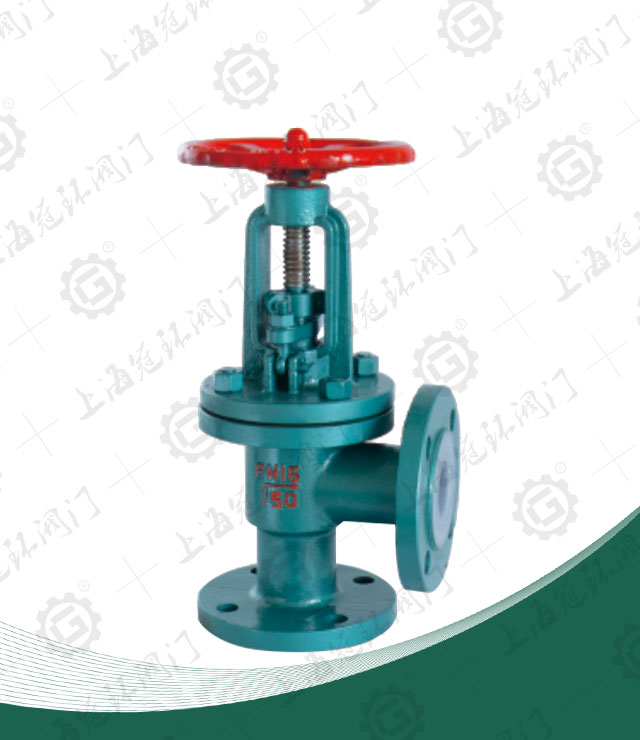

衬氟角式截止阀

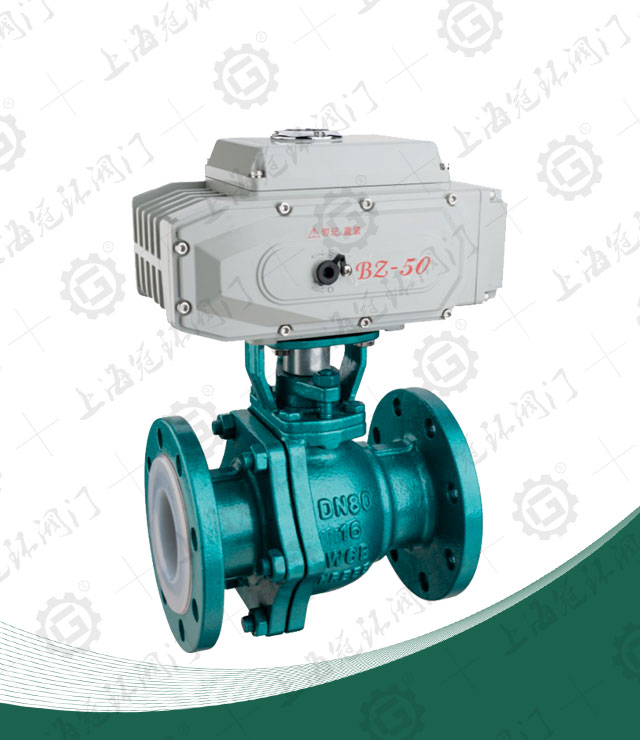

电动衬氟球阀

法兰式衬氟蝶阀

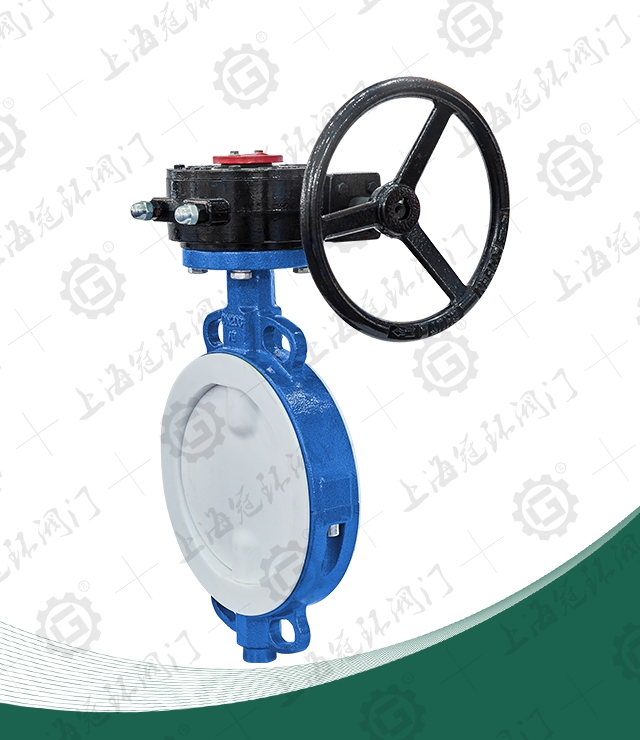

对夹式衬氟蝶阀

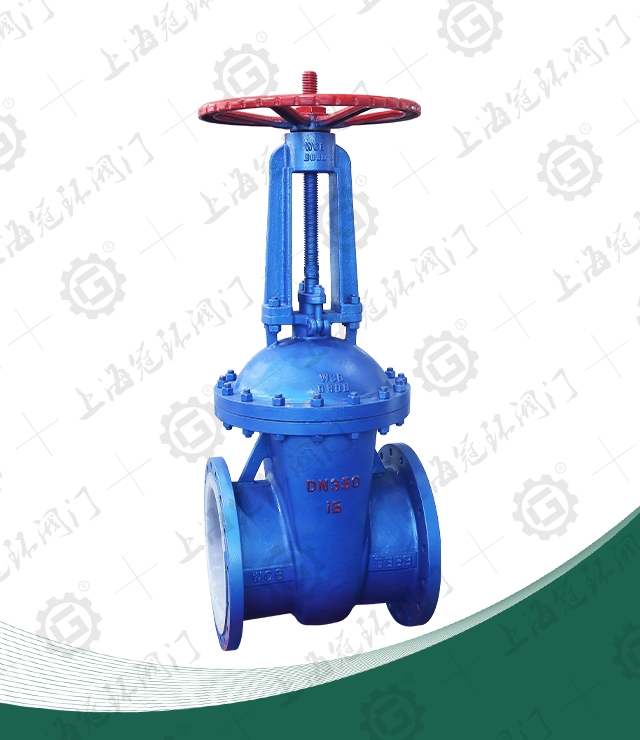

衬氟闸阀

衬氟截止阀

衬氟升降立式止回阀

衬氟旋启式止回阀

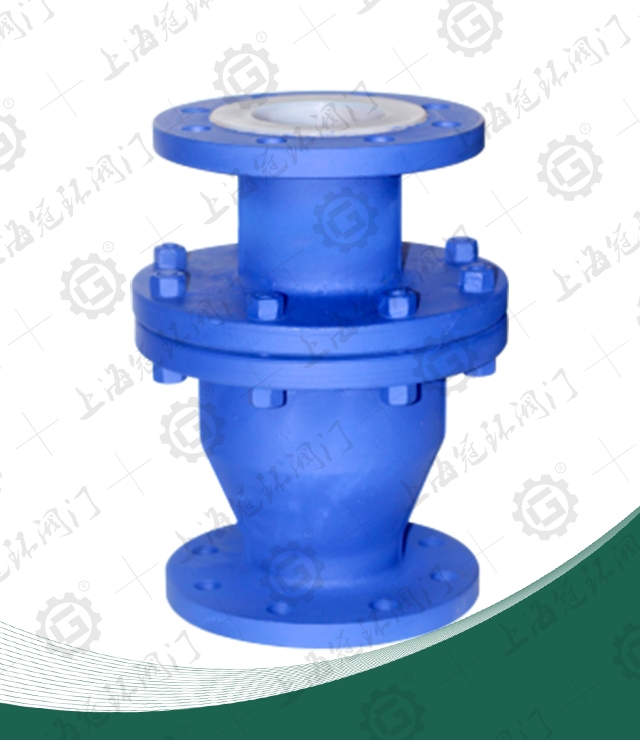

衬氟直通升降式止回阀

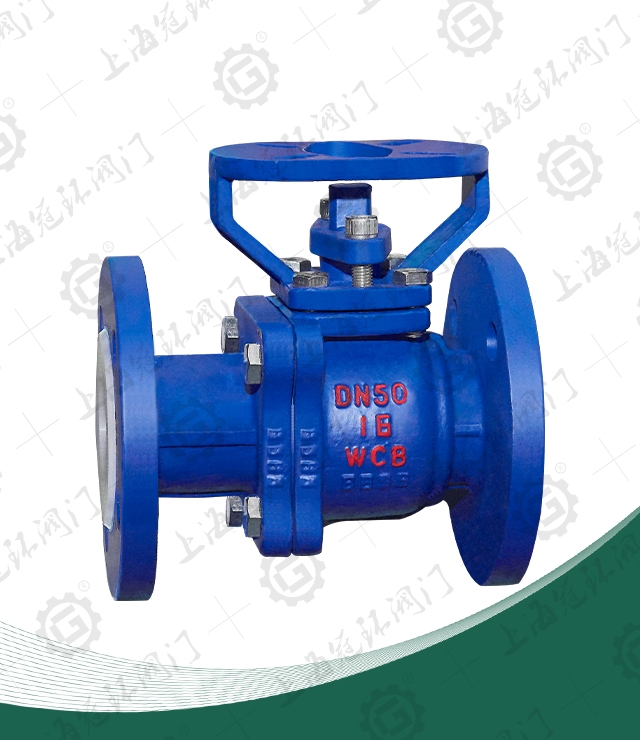

衬氟球阀
