产品概述
H44F46衬氟旋启式止回阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。其主要作用是防止介质倒流。

标准规范
设计制造标准：GB/T 12236
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113、HG20592-97
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

主要零部件的材料

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	衬里层/阀盖	衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）
3	轴、阀瓣（板）	1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M
4	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
5	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

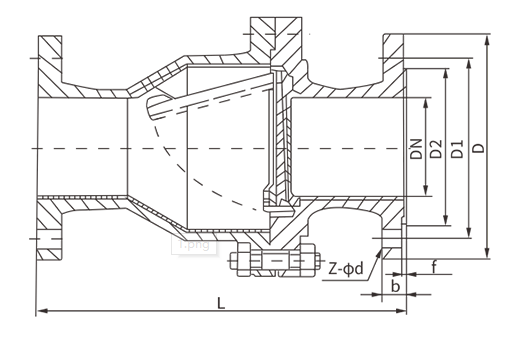

主要外形尺寸 PN0.6MPa

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-Φd	B	H	W（kg）
15	1/2	130	80	55	40	2	12	4-Φ12	105	55	4
20	3/4	150	90	65	50	2	14	4-Φ12	115	58	5
25	1	160	100	75	60	2	14	4-Φ12	128	60	6
32	1 1/4	180	120	90	70	2	16	4-Φ14	145	75	7
40	1 1/2	200	130	100	80	3	16	4-Φ14	160	82	8
50	2	230	140	110	90	3	16	4-Φ14	178	95	10
65	2 1/2	290	160	130	110	3	16	4-Φ14	205	105	20
80	3	310	185	150	125	3	18	4-Φ18	230	120	25
100	4	350	205	170	145	3	18	4-Φ18	255	135	30
125	5	400	235	200	175	3	20	8-Φ18	305	158	50
150	6	480	260	225	200	3	20	8-Φ18	345	180	65
200	8	495	315	280	255	3	22	8-Φ18	415	215	137
250	10	622	370	335	310	3	24	12-Φ18	490	240	150
300	12	698	435	395	362	4	24	12-Φ23	540	265	185
350	14	787	485	445	412	4	26	12-Φ23	585	300	215
400	16	914	535	495	462	4	28	16-Φ23	625	360	244
450	18	978	590	550	518	4	28	16-Φ23	680	385	276
500	20	978	640	600	568	4	30	16-Φ23	740	415	315

冠环阀门服务体系（以下简称我司）
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高；我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我司的售前、售中、售后服务工作经由专业的销售员来完成。

一、冠环阀门售前服务：
  做到技术与销售的良好结合，让用户的每一次采购都有较好的服务体验。
  ①进行采购前产品技术沟通和交流，主动给予建议。
  ②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
  ③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。

二、冠环阀门售中服务：
  尊重每位用户；给用户一份省心，放心的整体价值服务。
  ①进行性价比：比价格，比质量，比服务，反思是否有不做到位的地方。
  ②严格按相关标准和技术要求进行阀门的检测和试验。
  ③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
  ④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
  ⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
  ⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。

三、冠环阀门售后服务：
  好的服务铸就好的企业让客户无后顾之忧。
  ①按合同要求提供产品的合格证、检验报告、安装说明书等。
  ②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
  ③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
  ④在正确安装和使用下，出现产品质量问题，本公司将负责到底。

冠环阀门包修包换承诺：
  ①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包: 保质、保量、保及时、包修、包换、包退、包损失。
  ②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理。
  ③可根据用户需求协商提供备品、备件和安装、调试、维修服务。

为了让您采购到满意的阀门，减少阀门订购过程出现的问题，也是提高我们工作人员的工作效率。我们希望您提供详尽的订货需求，以便我们为您提高更周到的服务!

阀门订货说明：

1、①产品名称与型号，②公称直径，③阀体材质，④公称压力，⑤使用介质，⑥使用温度，⑦驱动方式，⑧是否带附件，以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
