衬氟升降立式止回阀
产品型号：H42F46
公称通径：DN15～DN500
结构形式：升降立式
公称压力：PN0.6MPa～1.0MPa～1.6MPa
连接方式：法兰
适用温度：-50ºC～+150ºC
驱动方式：介质推动
连接材质：铸铁、铸钢、不锈钢
适用介质：王水、硫酸、盐酸、氢氟酸等
我要咨询产品概述
H42F46衬氟升降立式止回阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。其主要作用是防止介质倒流。
标准规范
设计制造标准：GB/T 12224
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113、HG20592-97
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要零部件的材料
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀瓣/阀杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PTEF(F3)、FEP(F46)、PFA(可溶F4)、PP、PO | |||||
| 4 | 紧固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 5 | 螺母 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
|

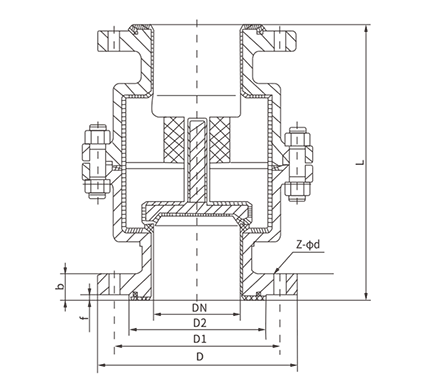

公称通径 |
标准值 |
参考值 |
|||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
02 |
f |
b |
Z-Φd |
重量(kg) |
|
PN0.6MPa |
|||||||||
|
15 |
1/2 |
135 |
80 |
55 |
40 |
2 |
12 |
4-Φ12 |
2.5 |
|
20 |
3/4 |
145 |
90 |
65 |
50 |
2 |
14 |
4-Φ12 |
3.5 |
|
25 |
1 |
155 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
4 |
|
32 |
1-1/4 |
170 |
120 |
90 |
70 |
2 |
16 |
4-Φ14 |
5 |
|
40 |
1-1/2 |
183 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
6 |
|
50 |
2 |
185 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
8 |
|
65 |
2-1/2 |
196 |
160 |
130 |
110 |
3 |
16 |
4-Φ14 |
10 |
|
80 |
3 |
212 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
13 |
|
100 |
4 |
275 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
25 |
|
150 |
6 |
405 |
260 |
225 |
200 |
3 |
20 |
8-Φ 23 |
46 |
|
200 |
8 |
510 |
315 |
280 |
255 |
3 |
22 |
8-Φ23 |
100 |
|
250 |
10 |
622 |
370 |
335 |
310 |
3 |
24 |
12-Φ23 |
155 |
|
300 |
12 |
698 |
435 |
395 |
362 |
4 |
24 |
12-Φ23 |
180 |
|
350 |
14 |
787 |
485 |
445 |
412 |
4 |
26 |
12-Φ23 |
220 |
|
400 |
16 |
914 |
535 |
495 |
462 |
4 |
28 |
16-Φ23 |
275 |
|
450 |
18 |
978 |
590 |
550 |
518 |
4 |
28 |
16-Φ23 |
300 |
|
500 |
20 |
978 |
640 |
600 |
568 |
4 |
30 |
16-Φ23 |
392 |
