产品概述

衬氟截止阀的阀瓣与阀杆设计为一体结构，所有内件与介质接触部位全部采用衬氟包裹，具有良好的防腐性能。具有结构紧凑、启闭灵活、行程短等优点。被广泛应用带腐蚀性介质或者在石油、化工等管路系统中做截断介质用，衬氟截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

产品特点

1、结构较简单,制造与维修都较方便。启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。

2、衬氟截止阀有三种结构形式。直通式、直流式、角式，其中直通式为常用。

3、可根据用户需求配置气动、电动装置，满足遥控和程控的需要。

主要性能规范

衬里、阀座	适用温度（℃）	适用介质
PTFE（F4）	≤180	除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣、阀杆	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活节螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	衬里层/阀座	衬硬橡胶（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4） PTFE（F4）
6	填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
7	阀杆螺母	ZCuAl10Fe3 ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手轮	HT200	HT200	WCC	WCC	WCC	WCC

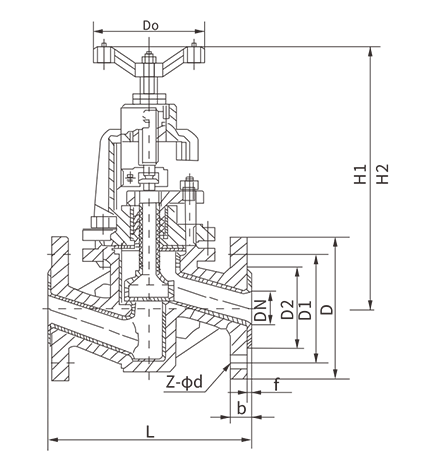

主要外形和连接尺寸

公称通径(DN)	L	D	D1	D2	b	f	H	H1	D0	Z-φd
15	130	95	65	45	16	2	240	265	100	4-φ14
20	150	105	75	58	18	2	240	265	100	4-φ14
25	160	115	85	68	18	2	240	265	120	4-φ14
32	180	140	100	78	18	2	260	290	140	4-φ18
40	200	150	110	88	18	2	290	325	140	4-φ18
50	230	165	125	102	18	2	300	335	160	4-φ18
65	290	185	145	122	18	2	355	400	180	8-φ18
80	310	200	160	138	20	2	400	450	240	8-φ18
100	350	220	180	158	20	2	495	455	240	8-φ18
125	400	250	210	188	22	2	530	560	280	8-φ18
150	480	285	240	212	22	2	650	605	320	8-φ22
200	600	340	295	268	24	2	650	770	360	12-φ22
250	730	405	355	320	26	2	690	810	400	12-φ26
