产品概述

衬氟闸阀适用于腐蚀性介质的管道上。阀杆螺母与闸板两体结构，无卡阻现象发生。阀门内部以及配件所有与介质接触的地方全部采用高工艺衬氟。适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸，强氧化剂，FEP 还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。广泛应用于水厂、电厂、化工、食品、造纸、医药等行业。

结构特点

  1、阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部各衬FEP（F46）等氟塑料；
  2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
  3、填料采用PTFE（F4）标准填料，密封性能好，维护更换方便；
  4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
  5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

主要零部件材料

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/端盖/闸板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4	填料/压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	紧固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手轮	WCB		WCB		WCB

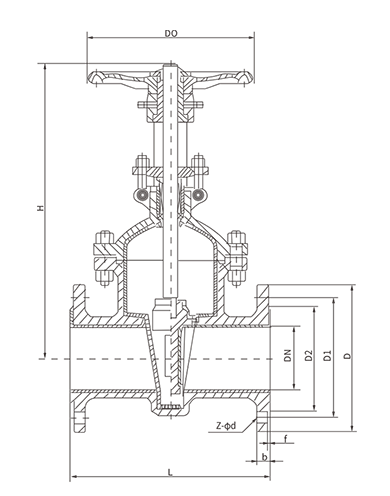

主要外形尺寸

公称通径	标准值							参考值
DN (mm)	L	D	D1	D2	f	b	Z-φd	D0	H	WT(Kg)
DN (mm)	PN 1.0MPa
15	108	95	65	45	2	16	4-φ14	120	175	6
20	117	105	75	58	2	18	4-φ14	120	195	8
25	127	115	85	68	2	18	4-φ14	160	230	10
32	140	140	100	78	2	18	4-φ18	160	245	11
40	240	150	110	88	2	18	4-φ18	180	285	13
50	250	165	125	102	2	18	4-φ18	200	300	16
65	270	185	145	125	2	18	8-φ18	250	340	20
80	280	200	160	145	2	20	8-φ18	280	410	30
100	300	220	180	160	2	20	8-φ18	300	465	40
125	325	250	210	180	2	22	8-φ18	320	620	60
150	350	285	240	240	2	22	8-φ22	350	710	85
PN 1.6MPa
15	108	95	65	45	2	16	4-φ14	120	175	6
20	117	105	75	58	2	18	4-φ14	120	195	8
25	127	115	85	68	2	18	4-φ14	160	230	10
32	140	140	100	78	2	18	4-φ18	160	245	11
40	240	150	110	88	2	18	4-φ18	180	285	13
50	250	165	125	102	2	18	4-φ18	200	300	16
65	270	185	145	122	2	18	4-φ18	250	340	20
80	280	200	160	138	2	20	8-φ18	280	410	30
100	300	220	180	158	2	20	8-φ18	300	465	40
125	325	250	210	188	2	22	8-φ18	320	620	60
150	350	285	240	212	2	22	8-φ22	350	710	85
